Тамбур-шлюзы: конструктивные особенности
в отношении лестничной клетки типа Н3
Нормативная документация содержит положения, регламентирующие безопасность принимаемых на объекте решений: устройство эвакуационных путей и выходов, систем противопожарной защиты и т.д. Нормативная база включает в себя множество документов, которые могут ссылаться друг на друга или использовать общие термины и определения.
Но порой возникает серьезная проблема: пункт норматива содержит недостаточное количество информации про требование, которое необходимо выполнить. Ни в данном документе, ни в любом другом нет конкретизации, что и как правильно сделать для обоснования выполнения положений установленных требований.
В статье мы затронем именно эту тему и подробно разберем на примере конструктивных особенностей объекта, в части определения типа тамбур-шлюза при проектировании незадымляемой лестничной клетки типа Н3.
Как всем известно, Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности» (Далее – Федеральный закон № 123) является неотъемлемой частью при разработке раздела 9 «Мероприятия по обеспечению пожарной безопасности». При этом, т.к. требования по пожарной безопасности зачастую влияют на объемно-планировочные и конструктивные решения объекта, данный раздел тесно связан с разделами 3 «Объемно-планировочные и архитектурные решения» и 4 «Конструктивные решения».
При проектировании пожарной безопасности важно учитывать не только наличие необходимых систем противопожарной защиты, но и конструктивные элементы здания.
Разберем виды и особенности лестничных клеток.
Согласно ст. 40 Федерального закона № 123 эвакуационные лестничные клетки подразделяются на 2 типа: обычные лестничные клетки и незадымляемые.
Те, в свою очередь, делятся еще на несколько типов:
- Обычные лестничные клетки: Л1 и Л2.
- Незадымляемые лестничные клетки: Н1, Н2 и Н3.
В данном случае нас интересуют лестничные клетки типа Н3, описание которых гласит: «Н3 – лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздух».
Статья 37 Федерального закона № 123 сообщает нам о том, что тамбур-шлюзы подразделяются на следующие типы:
- 1-й тип;
- 2-й тип.
Они же, в свою очередь, по табл. 25 Федерального закона № 123 имеют конкретные требования к элементам исполнения.
И вот мы уже знаем все о требованиях и особенностях тамбур-шлюзов, но все равно в воздухе весит вопрос: какой же тамбур-шлюз необходимо предусмотреть для лестничной клетки типа Н3?
Представим следующую ситуацию.
Мы проектируем объект II степени огнестойкости. В соответствии с табл. 21 Федерального закона № 123 внутренние стены лестничной клетки должны быть с пределом огнестойкости REI 90.
При этом максимальный предел огнестойкости ограждающих конструкций тамбур-шлюза может составлять всего EI45 (что соответствует пределу огнестойкости противопожарных перегородок 1-го типа).
И тут же возникает новый вопрос: будет ли достаточно предела огнестойкости тамбур-шлюза при его размещении при лестничной клетке?

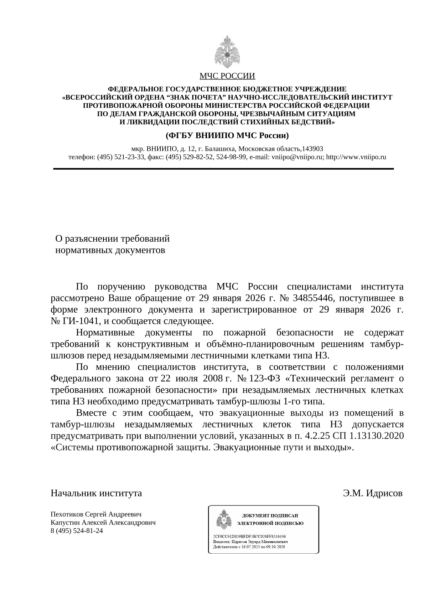

На основе вышеизложенных размышлений в ФГБУ ВНИИПО России было отправлено обращение для разъяснения положений нормативной документации.
После рассмотрения вопроса было получено письмо, в котором написано следующее: «По мнению специалистов института, в соответствии с положениями Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» при незадымляемых лестничных клетках типа Н3 необходимо предусмотреть тамбур-шлюзы 1-го типа».
Таким образом, было выявлено, что для незадымляемых лестничных клеток типа Н3, независимо от степени огнестойкости здания и пределов огнестойкости строительных конструкций, необходимо предусматривать тамбур-шлюзы 1-ого типа.
Соблюдение требованиям нормативной документации является наиважнейшей частью при разработке проектной документации любого объекта. Но порой те или иные пункты документа могут быть написаны профессиональным техническим языком, понятным далеко не каждому, или вовсе не содержать необходимой информации.
В таком случае следует не действовать с закрытыми глазами, надеясь на удачу при отдаче проекта в экспертную организацию, а обратиться к соответствующим специалистам, которые не только разбираются в нормативной документации, но и участвуют в ее написании.
